大家在日常使用漏電起痕的時候，不太了解斜面測試法，下面我來為大家介紹一下：

IPT漏電起痕試驗儀（斜面測試法）

斜面漏電起痕（IPT）是評價絕緣材料在潮濕條件下高壓效應(>1kv)下放電效應引起的耐腐蝕性和耐漏電起痕性的有效方法。主要依據IEC60587、GB/T6553-2024《嚴酷環境條件下使用的電氣絕緣材料 評定耐電痕化和蝕損的試驗方法》測試要求進行試驗。

斜面漏電起痕（IPT）?是指固體絕緣材料在電場和電解液的聯合作用下，逐漸在材料表面形成導電通路的過程。這一過程發生在高電壓下，由于局部電氣或電場的異常，導致絕緣系統的局部放電起始。漏電起痕是電氣設備中一個重要的問題，因?yàn)樗赡苡绊懺O(shè)備的性能和安全。為了評估和提升材料的耐漏電起痕能力，科學家和研究人員已經開發了多種測試方法和材料改良技術。

耐斜面漏電起痕性能的改善主要通過使用特定的聚酰胺組合物來實現，這種組合物包含多種成分，如半結晶脂肪族聚酰胺、長鏈脂肪族聚酰胺、阻燃劑、纖維和/或顆粒填料、抗沖改性劑以及其他添加劑。這些成分的精確配比旨在提高材料在高于1kV電壓下的斜面漏電起痕性能。例如，一種特定的聚酰胺組合物通過調整這些成分的比例，成功改善了高于1kV電壓下的斜面漏電起痕性能，這表明通過化學和材料的創新，可以有效提升材料的電氣性能和安全性?。

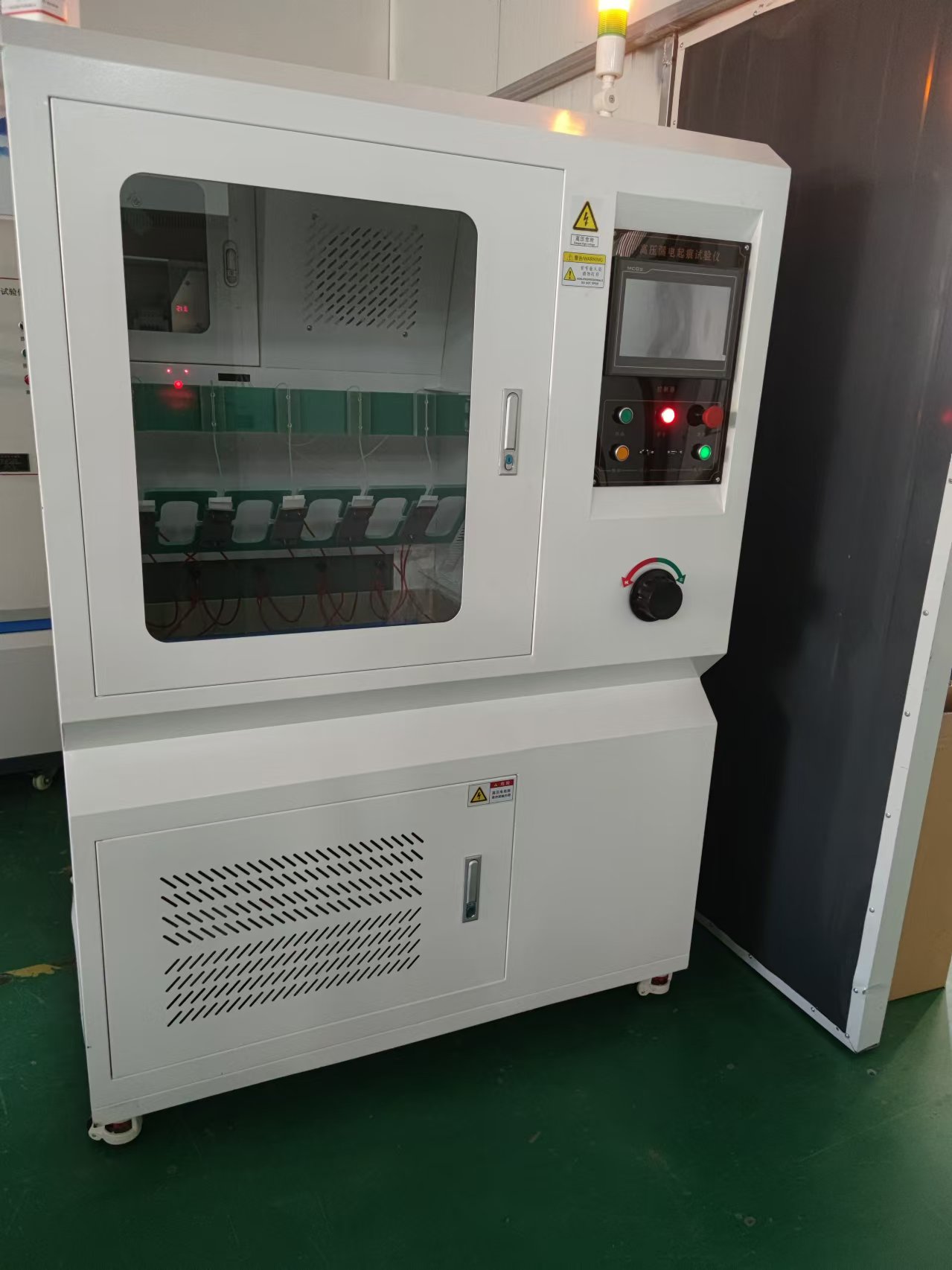

試驗設備BLD-6000V漏電起痕試驗儀由電氣裝置和試樣組件組成。包括每個單獨的試樣、帶有可操作安裝部分的支架、電極以及用于供給污染物的濾紙疊層。

一、功能特點：

1.操作簡單。通過預置電壓、時間、流速及保護電阻可自動進行試驗。

2.污染液供給系統采用脈沖泵，控制jing度高。

3.本機附有排風孔及排氣扇，最大限度地排除放電產生的有害氣體及腐蝕性氣體，以確保操作人員健康和設備安全。

4.全機由PLC+人機界面控制系統，關鍵電子元件均采用進口品牌

5.設備具備電源超載、斷路保護、控制回路過載保護等安全保護裝置。

6.工作區域裝有帶玻璃視窗的門，以便在試驗過程中隨時觀察實驗過程。

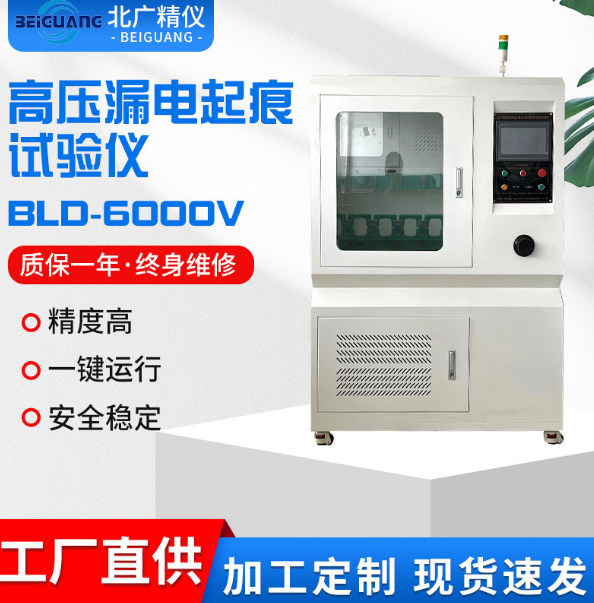

BLD-6000V高壓漏電起痕試驗儀

二、工作原理：

耐電痕化和蝕損試驗儀由控制部分和高壓試驗部分組成。該儀器在兩電極間對試樣表面施加﹙1000～6000﹚V工頻電壓。在不同的電壓等級范圍內分別以0.075、0.15、0.30、0.60、0.90ml/min的液流速度，向與水平呈45°角、且向前傾斜的試樣表面流入加有去離子濕潤劑、電阻率為(395±5)Ω.cm的NH4CL試液。當試液貫通上下電極間的試樣表面時，電流產生的焦耳熱使試樣表面局部干燥，形成干區。干區使試樣表面產生電位梯度形成局部的微小發光放電—火花放電。火花放電使試樣表面局部熱分解生成碳化物，直至伸展到兩電極間，引起漏電起痕破壞。

三、組成及結構：

1.設備分為控制部分、高壓試驗部分，為整體式結構。

1）控制部分：

內裝電氣控制系統，以控制高壓的升降、測量，試驗的啟動、停止，試驗終止的判斷，數據的顯示等。

2）高壓試驗部分：

由試驗變壓器、保護電阻、污染滴液系統及電極系統組成。

3）所有的電極、固緊裝置以及與電極相連的裝配件，如螺絲、墊圈、螺母及機械零件全部用304不銹鋼做成，防腐防銹。

四、主要參數：

當試驗中高壓回路電流達到或超過 60mA持續 2S 后，繼電器動作，切斷電流，蜂鳴器報警指示試品不合格，這時按停止即可解除報警聲。

濾紙尺寸：按照標準尺寸要求制做，濾紙厚度為 0.15 ～ 0.17mm。

滴液裝置：滴液裝置高度可調，污染液流速在 0.075 ~ 0.9mL / min可調，試驗時間可預置。

污染液：氯化銨、異辛基苯氧基聚乙氧基乙醇、非離子型濕潤劑配以蒸餾水或去離子水混合物。污染液在(23士)1℃時的電阻率應為(3.95 士0.05)Ω·m。

電極：上、下電極厚度為 0.5mm，為304不銹材料，尺寸按照標準尺寸要求制做，上、下電極之間的間距為50±0.5mm。

試驗工件：1個/5個可選。

耐電痕化蝕損試驗儀器尺寸約：1120*520*1250（mm）

設計標準：GB/T 6553-2024《評定在嚴酷環境下使用的電氣絕緣材料耐電痕化和蝕損的試驗方法》

測試漏電起痕性能時，需要遵循一系列標準和測試方法，包括樣品預處理、試驗溶液的使用、以及試驗環境的控制等。例如，樣品應預處理在特定的溫度和濕度條件下，使用蒸餾水和氯化銨作為試驗溶液，并在無通風、溫度控制在23℃±5℃的環境下進行測試。這些嚴格的測試條件確保了測試結果的準確性和可重復性?。

綜上所述，斜面漏電起痕（IPT）是評估固體絕緣材料電氣性能和安全性的重要指標。通過使用特定的聚酰胺組合物和遵循嚴格的測試方法，可以有效提升材料的耐斜面漏電起痕性能，從而增強電氣設備的可靠性和安全性?。
